Thermografie

Thermografie erkennt Wärmeunterschiede

Bei der thermografischen Untersuchung werden Infrarotbilder der zu untersuchenden PV-Anlage erstellt.

Nahezu alle Fehler werden auf diese Weise aufgespürt, denn die fehlerhaften Stellen sind wärmer als die inaktiven.

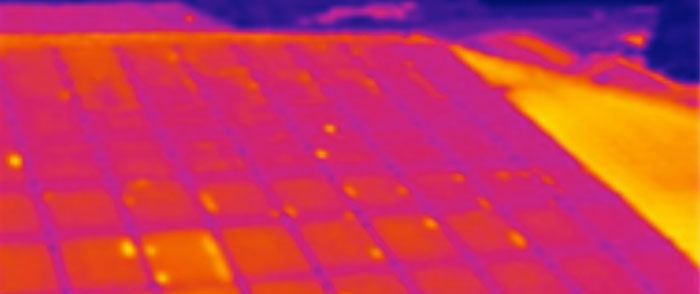

Im Wärmebild gut erkennbar: Defekte Solarzellen und stark verschmutzte Module reduzieren die Stromproduktion einer Photovoltaikanlage.

Fehler in der Elektronik der Anlage führen dazu, dass lokal der elektrische Widerstand zunimmt und es somit zu einer (räumlich scharf abgetrennten) Aufheizung kommt.

Mit einer Thermografiekamera lässt sich die Wärmestrahlung eines Solargenerators erfassen, so dass Temperaturunterschiede innerhalb eines Photovoltaikmoduls sichtbar werden.

Diese sind ein Signal für das Vorliegen von Mängeln und/oder Defekten. Defekte, die durch die Thermografie aufgedeckt werden, sind durchaus vielseitig.

Sie umfassen Störungen an elektrischen Bauteilen wie Bypassdioden und Anschlussdosen bis hin zu mechanischen Defekten wie einer Delaminierung oder einem Zellbruch.

Darüber hinaus lassen sich Mängel wie überhitzte Lötstellen, die langfristig zu einem Problem werden können, durch eine Thermografie aufdecken.

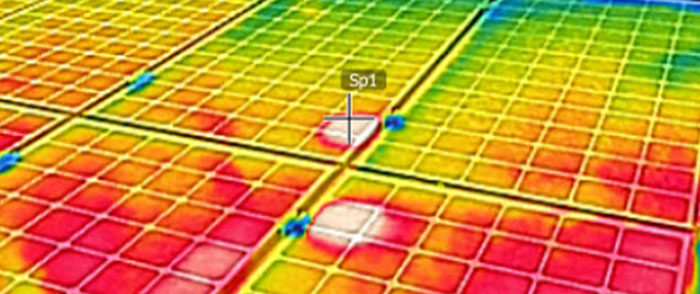

Schäden an der Solarzelle nach Hagelschlag

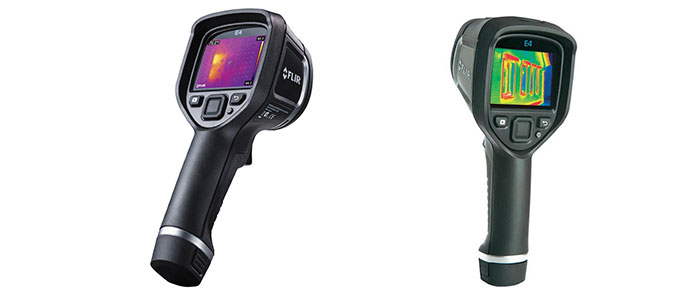

Thermografiekamera
